Włącznik dotykowy LED 12 lub 24 V podłącza się w obwodzie niskonapięciowym między zasilaczem a taśmą LED. Przed rozpoczęciem pracy odłącz zasilanie, sprawdź oznaczenia przewodów i zachowaj polaryzację „+” oraz „–”. Włącznik podblatowy montuje się zwykle od spodu płyty bez wiercenia, natomiast model profilowy wymaga ostrożnego lutowania i zamocowania w profilu aluminiowym.
Jaki typ włącznika dotykowego LED masz?
Najpierw sprawdź napięcie urządzenia. Włączniki przeznaczone do taśm LED pracują najczęściej przy napięciu 12 V DC albo 24 V DC. Nie są zamienne ze ściennymi włącznikami 230 V, dlatego nie wolno podłączać ich bezpośrednio do instalacji sieciowej.
| Typ włącznika | Napięcie | Sposób montażu | Zastosowanie |
|---|---|---|---|
| Podblatowy | Najczęściej 12 V | Przyklejenie od spodu płyty | Oświetlenie meblowe i podszafkowe |
| Profilowy | 12 V lub 24 V | Lutowanie i przykręcenie do profilu | Taśma LED w profilu aluminiowym |
| Do lustra LED | Najczęściej 12 V DC | Montaż od tylnej strony lustra | Oświetlenie lustra w pomieszczeniach o podwyższonej wilgotności |
Parametry obciążenia zależą od konkretnego modelu. Przykładowo włącznik podblatowy może obsługiwać do 50 W i reagować przez płytę o grubości do 32 mm, a wybrany włącznik profilowy może mieć inne ograniczenia. Zawsze porównaj moc taśmy z wartością podaną w instrukcji urządzenia.
Jak podłączyć włącznik podblatowy 12 V?

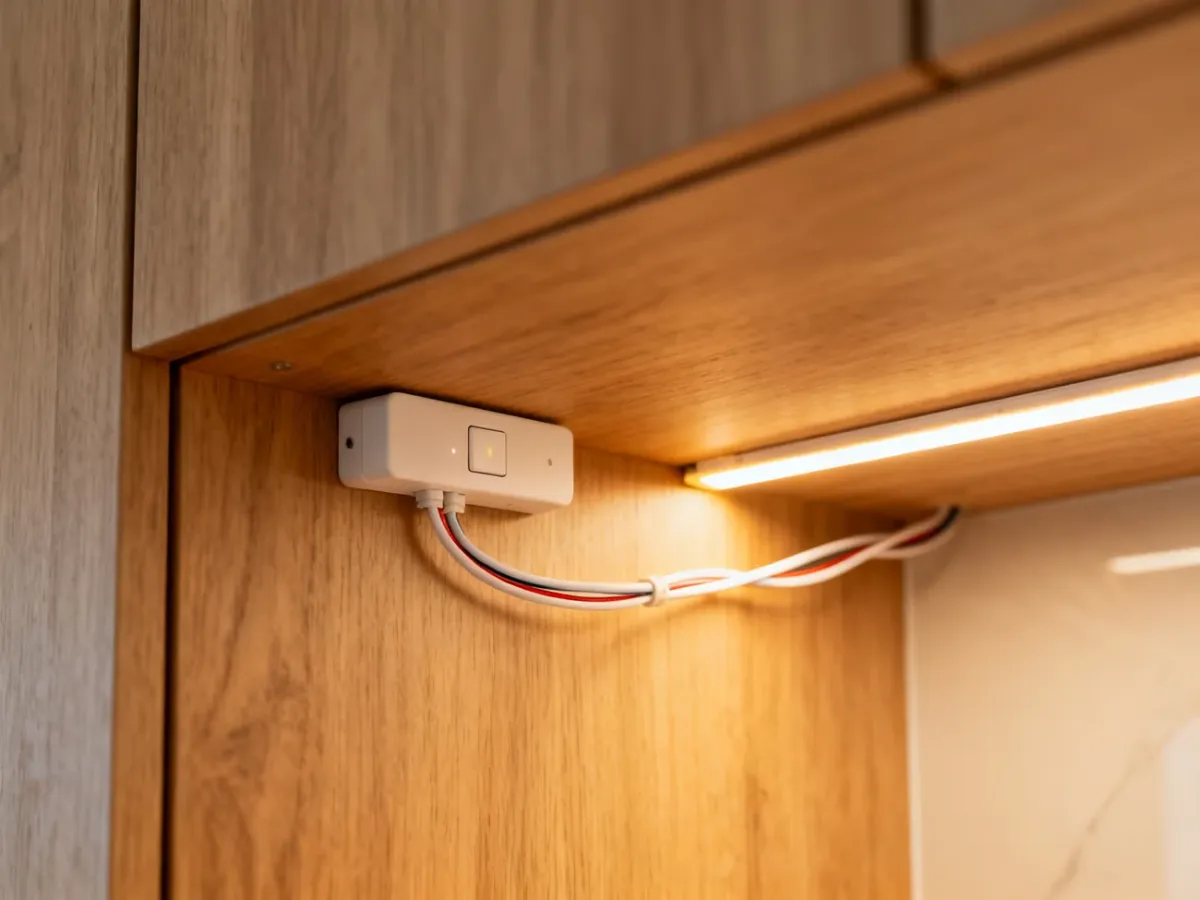

Włącznik podblatowy montuje się po niewidocznej stronie płyty. Nie trzeba wykonywać otworu na wylot, ponieważ sensor wykrywa dotyk przez płytę meblową lub drewniany blat. Powierzchnia powinna być czysta, sucha i pozbawiona tłuszczu.
Przygotuj zasilacz 12 V, przewody lub złącza zgodne z urządzeniem, taśmę LED oraz ewentualny rozdzielacz, jeśli podłączasz więcej niż jedną oprawę. Kolejność montażu wygląda następująco:
- Odłącz zasilacz od sieci. Nie wykonuj żadnych połączeń przy podanym napięciu.
- Oczyść i osusz miejsce montażu od spodu płyty.
- Przymierz włącznik w wybranym miejscu, sprawdzając, czy sensor reaguje przez materiał. W modelach przeznaczonych do montażu przez płytę granica może wynosić do 32 mm, ale decydująca jest instrukcja konkretnego produktu.
- Usuń papier zabezpieczający taśmę klejącą i przyklej moduł od spodu blatu.
- Podłącz zasilanie oraz oświetlenie zgodnie z oznaczeniami producenta. W modelach z przewodami czarnym, czerwonym i białym czarny może odpowiadać za minus zasilania, czerwony za plus zasilania i plus odbiornika, a biały za minus odbiornika. Potwierdź ten układ w instrukcji swojego włącznika.
- Podłącz zasilacz do sieci i sprawdź krótkim dotknięciem, czy światło się włącza oraz wyłącza.
Nie każdy blat będzie działał z takim sensorem. Gęsty kamień, granit, metal albo materiał o innych właściwościach elektrycznych może osłabić reakcję lub całkowicie uniemożliwić sterowanie. W przypadku kilku opraw sprawdź sumaryczną moc i zastosuj rozdzielacz zgodny z systemem złączy.
Jak zamontować włącznik w profilu aluminiowym?
Włącznik profilowy podłącza się na początku taśmy LED, pomiędzy zasilaczem a oświetleniem. Jedna strona modułu jest przeznaczona do przewodów zasilających, a druga do taśmy. W tym układzie profil aluminiowy może pełnić funkcję dużej powierzchni dotykowej, dlatego jego izolacja i położenie wpływają na działanie sensora.
Do lutowania użyj precyzyjnej lutownicy przeznaczonej do elektroniki. Nie stosuj lutownicy transformatorowej, ponieważ może uszkodzić elektronikę włącznika. Pracuj przy odłączonym zasilaniu i wykonuj połączenia w następującej kolejności:
- Sprawdź oznaczenia „+” i „–” na module oraz na taśmie LED. Odwrócenie polaryzacji może uniemożliwić działanie albo uszkodzić element.
- Przylutuj przewody zasilające po stronie wskazanej przez producenta, a taśmę LED po stronie wyjściowej.
- Użyj możliwie krótkich przewodów o przekroju dobranym do obciążenia. Zbyt długie i cienkie przewody mogą powodować spadki napięcia oraz niestabilną pracę.
- Nanieś niewielką ilość cyny. Nie dopuść, aby cyna lub topnik połączyły ścieżki wokół otworu sensora i wkrętu.
- Włóż moduł do profilu i sprawdź położenie sprężynki. Powinna stykać się z kloszem, aby dotyk osłony był wykrywany przez sensor.
- Wywierć w profilu otwór zgodny z instrukcją, zwykle około 2 mm, i lekko przykręć moduł dostarczonym wkrętem nierdzewnym. Zbyt mocne dokręcenie może uszkodzić płytkę.
- Załóż klosz i sprawdź działanie po podłączeniu zasilacza.
Profil nie powinien być uziemiony, dotykać ściany ani stykać się z innymi metalowymi elementami. Modele profilowe mogą też nie działać z zasilaniem bateryjnym, profilami lakierowanymi lub konstrukcjami złożonymi z kilku połączonych części. Dopuszczalna długość profilu zależy od modelu, w niektórych urządzeniach wynosi maksymalnie 3 m.
Dlaczego włącznik dotykowy LED nie działa?
Podstawową diagnostykę wykonuj dopiero po odłączeniu zasilania. Najczęstsze przyczyny problemów to:
- Odwrócona polaryzacja – sprawdź, czy plus zasilacza, plus włącznika i plus taśmy są połączone zgodnie ze schematem.
- Zwarcie przy sensorze – nadmiar cyny lub topnika może połączyć ścieżki wokół otworu montażowego.
- Zbyt cienkie albo długie przewody – mogą powodować spadek napięcia i migotanie światła.
- Kontakt profilu z uziemieniem lub ścianą – metalowa powierzchnia może zakłócać pracę czujnika.
- Nieodpowiednia grubość blatu – sensor podblatowy może nie reagować przez zbyt grubą płytę albo materiał o dużej gęstości.
- Brak kompensatora w układzie 230 V – dotyczy innych, sieciowych włączników dotykowych, nie typowego modułu 12/24 V do taśmy LED. Taki element można zastosować tylko wtedy, gdy przewiduje go instrukcja konkretnego urządzenia.
Jeżeli światło migocze, sprawdź moc zasilacza, długość przewodów, jakość lutów i zgodność obciążenia z parametrami włącznika. Gdy nie masz doświadczenia w lutowaniu albo nie wiesz, czy zasilacz ma właściwe napięcie i moc, przerwij montaż i skonsultuj układ z elektrykiem.
Co sprawdzić przed włączeniem zasilania?
Przed pierwszym uruchomieniem przejdź przez krótką kontrolę połączeń:
- Sprawdź zgodność napięcia włącznika, zasilacza i taśmy LED.
- Zweryfikuj polaryzację „+” oraz „–” na całej trasie połączenia.
- Upewnij się, że żaden przewód ani kropla cyny nie powoduje zwarcia.
- Zabezpiecz odsłonięte połączenia przed przypadkowym dotknięciem.
- Sprawdź, czy moduł jest stabilnie przyklejony albo lekko przykręcony.
- Upewnij się, że profil nie dotyka uziemionych elementów i że sprężynka styka się z kloszem.
Najważniejsza zasada jest prosta: włącznik dotykowy LED 12/24 V montuj wyłącznie po stronie niskiego napięcia, między zasilaczem a taśmą, zgodnie ze schematem producenta. Podblatowy model wymaga przede wszystkim właściwego miejsca i czystej powierzchni, a profilowy – dokładnego lutowania, izolacji sensora i zachowania warunków pracy profilu.
