Wentylator łazienkowy z timerem wymaga trzech żył: stałej fazy L, fazy sterującej LT lub SL oraz przewodu neutralnego N. Stałe zasilanie podtrzymuje pracę układu czasowego po zgaszeniu światła, a faza sterująca przekazuje sygnał uruchamiający wentylator. Bez trzeciej żyły timer zwykle nie zadziała.
Przygotowanie i bezpieczeństwo
Praca przy instalacji 230 V wymaga odłączenia odpowiedniego obwodu w rozdzielnicy. Samo wyłączenie światła nie wystarcza, ponieważ w przewodach może nadal występować napięcie. Po wyłączeniu bezpiecznika sprawdź jego brak miernikiem napięcia lub dwubiegunowym wskaźnikiem.
Jednobiegunowy próbnik neonowy nie daje wystarczającej pewności. Może wskazywać napięcie indukowane i nie potwierdza wiarygodnie, że obwód jest bezpieczny. Jeżeli nie masz doświadczenia przy instalacjach elektrycznych, podłączenie powinien wykonać elektryk.
Przed rozpoczęciem przygotuj narzędzia i elementy potrzebne do wykonania połączeń:
- Miernik napięcia lub dwubiegunowy wskaźnik napięcia.
- Ściągacz izolacji albo odpowiednie szczypce.
- Złączki instalacyjne, na przykład złączki sprężynowe typu Wago.
- Instrukcję producenta wentylatora z oznaczeniami zacisków.
Sprawdź także, czy miejsce montażu i stopień ochrony urządzenia odpowiadają warunkom w łazience. Oznaczenie IP oraz dopuszczalną lokalizację odczytaj z dokumentacji konkretnego modelu.

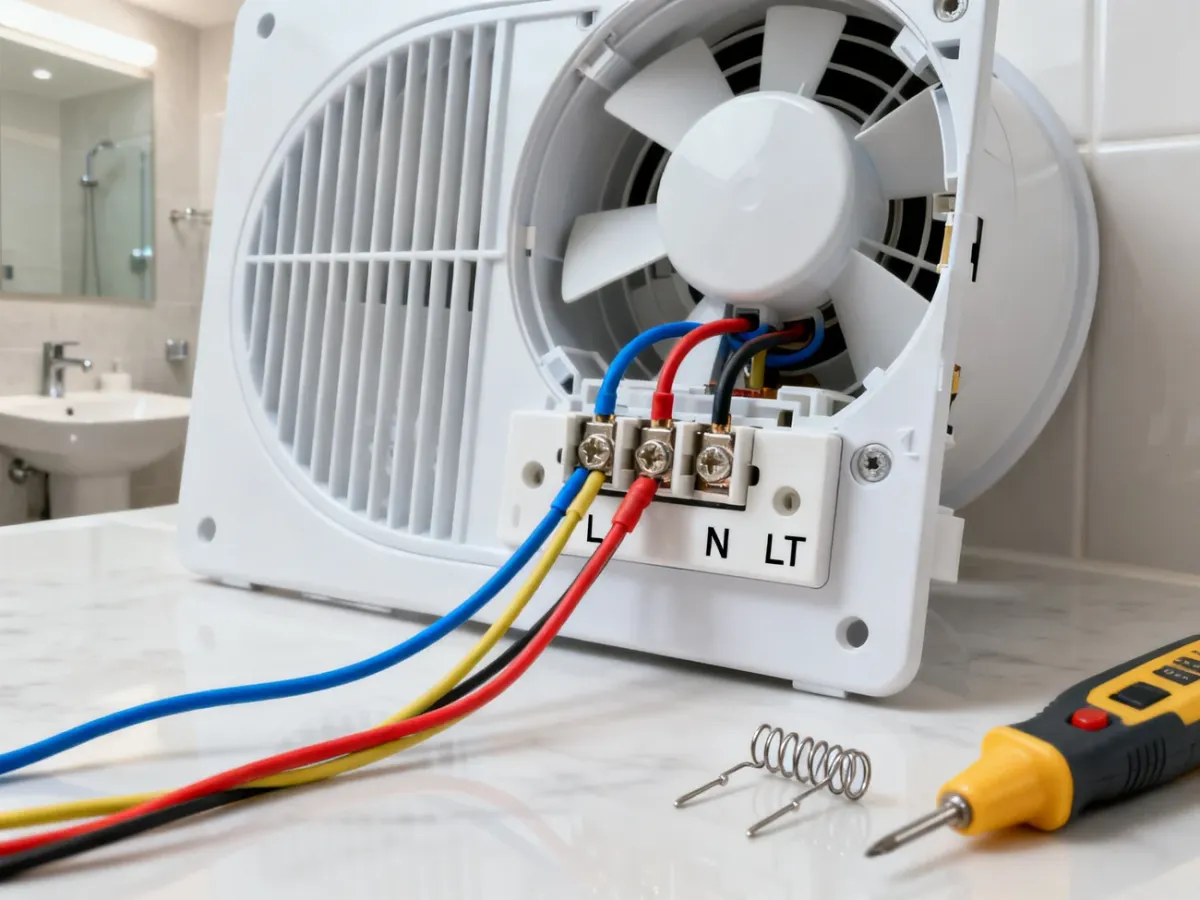

Co oznaczają zaciski L, N i LT?
Oznaczenia mogą się różnić. Faza sterująca bywa opisana jako LT, SL albo T, dlatego przed podłączeniem trzeba porównać zaciski ze schematem producenta. Typowe funkcje przedstawia tabela:
| Oznaczenie | Nazwa | Funkcja |
|---|---|---|
| L | Faza stała | Zapewnia ciągłe zasilanie układu wentylatora i timera. |
| N | Przewód neutralny | Zamyka obwód zasilania urządzenia. |
| LT, SL lub T | Faza sterująca | Doprowadza sygnał z włącznika światła i uruchamia wentylator. |
W typowej instalacji żyła fazowa ma kolor brązowy lub czarny, neutralna jest niebieska, a ochronna PE żółto-zielona. Kolor nie może jednak zastąpić pomiaru i analizy schematu, szczególnie w starszej lub zmienianej instalacji.
Jeżeli wentylator nie ma zacisku PE, nie należy szukać go na siłę ani łączyć przewodu ochronnego z przypadkowym zaciskiem. Sprawdź, czy urządzenie ma II klasę ochronności i postępuj zgodnie z instrukcją. Model wymagający przewodu PE musi zostać podłączony do przewodu ochronnego instalacji.
Jak podłączyć wentylator z timerem krok po kroku?
W opisanym układzie wentylator uruchamia się po włączeniu światła, a po jego wyłączeniu pracuje jeszcze przez czas ustawiony na timerze. Nie podłączaj przewodów wyłącznie na podstawie ich koloru.
- Odłącz zasilanie – wyłącz bezpiecznik obwodu w rozdzielnicy i sprawdź miernikiem brak napięcia w miejscu pracy.
- Zlokalizuj przewody – znajdź w puszce lub punkcie przyłączeniowym stałą fazę, przewód neutralny oraz żyłę wychodzącą z włącznika światła. W razie niejasności identyfikację wykonuj zgodnie z zasadami pomiaru albo zleć ją elektrykowi.
- Rozpoznaj fazę stałą – przewód L musi mieć zasilanie także po wyłączeniu światła. To właśnie on zasila elektronikę i pozwala timerowi podtrzymać pracę wentylatora.
- Rozpoznaj fazę sterującą – przewód LT, SL lub T powinien otrzymywać napięcie po włączeniu światła. Jest to impuls sterujący, a nie zamiennik stałej fazy.
- Podłącz przewód neutralny – żyłę N połącz z zaciskiem N wentylatora, korzystając z właściwej złączki instalacyjnej.
- Podłącz fazę stałą i sterującą – stałą fazę podłącz do zacisku L, a przewód z włącznika światła do zacisku LT, SL lub T, zgodnie z oznaczeniem na urządzeniu.
- Sprawdź przewód ochronny – jeśli producent wymaga PE, podłącz go do właściwego zacisku. W urządzeniu II klasy ochronności nie dodawaj połączenia PE, którego nie przewidziano w konstrukcji.
- Zabezpiecz połączenia – sprawdź, czy żyły są całkowicie wsunięte w złączki, śruby dokręcone, a żadna odizolowana część przewodu nie wystaje.
- Przywróć zasilanie i wykonaj test – włącz bezpiecznik, zapal światło i sprawdź, czy wentylator startuje. Po zgaszeniu światła powinien pracować jeszcze przez ustawiony czas.
Jeżeli w miejscu montażu są tylko dwie żyły, najczęściej brakuje stałej fazy albo przewodu sterującego. Nie należy wtedy zwierać L z LT ani podłączać obu zacisków przypadkowo. Konieczne może być doprowadzenie dodatkowej żyły i ocena instalacji przez elektryka.
Czas opóźnienia ustawia się zwykle pokrętłem lub przełącznikami znajdującymi się pod obudową. Regulację wykonuj przy odłączonym zasilaniu, zgodnie z instrukcją modelu. Na pierwszy test ustaw najkrótszy dostępny czas.
Kontrola przed uruchomieniem
Przed zamknięciem obudowy i ostatecznym uruchomieniem sprawdź wszystkie punkty z listy:
- Zasilanie zostało odłączone przed wykonaniem połączeń.
- Brak napięcia został potwierdzony miernikiem, a nie wyłącznie próbnikiem.
- Stała faza trafiła do zacisku L, przewód neutralny do N, a faza z włącznika do LT, SL lub T.
- Połączenia są wykonane z użyciem właściwych złączek, bez luźnych i odsłoniętych żył.
- Klasa ochronności urządzenia i sposób podłączenia PE odpowiadają instrukcji producenta.
- Timer przed testem ustawiono na minimalne opóźnienie.
Wentylator, który działa bez przerwy, nie uruchamia się po włączeniu światła albo wyłącza natychmiast, najczęściej ma zamienione przewody L i LT lub nie otrzymuje stałego zasilania. Przed ponownym sprawdzaniem odłącz napięcie. Najważniejsze rozróżnienie jest proste: L zasila timer stale, a LT przekazuje sygnał uruchomienia.
Prace przy instalacji elektrycznej 230 V wykonuj wyłącznie przy odłączonym zasilaniu. Jeśli nie potrafisz wiarygodnie zidentyfikować przewodów lub sprawdzić braku napięcia, zleć podłączenie wykwalifikowanemu elektrykowi.
