Pojedynczą diodę LED podłącza się szeregowo z rezystorem ograniczającym prąd. Anodę łączy się z biegunem dodatnim, a katodę z minusem zasilania. Bez rezystora dioda może ulec trwałemu uszkodzeniu.
Jak rozpoznać anodę i katodę?
Dioda LED jest elementem spolaryzowanym, dlatego przewodzi prąd tylko w określonym kierunku. W typowej obudowie przewlekanej THT bieguny można rozpoznać po długości wyprowadzeń i kształcie obudowy.
Najważniejsze oznaczenia wyglądają następująco:
- Dłuższa nóżka to anoda, czyli biegun dodatni.
- Krótsza nóżka to katoda, czyli biegun ujemny.
- Ścięta krawędź okrągłej obudowy zwykle znajduje się po stronie katody.
- W diodach SMD kierunek przewodzenia wskazuje oznaczenie na obudowie, często w formie ścięcia, kreski albo symbolu naniesionego przez producenta.
Rezystor możesz umieścić przed diodą od strony plusa albo za nią, od strony minusa. W połączeniu szeregowym jego położenie nie zmienia działania układu. Ważne, aby znajdował się w tej samej gałęzi co LED.
Dlaczego dioda LED potrzebuje rezystora?
Dioda LED jest sterowana przede wszystkim prądem. Nie ogranicza go samodzielnie w sposób, który pozwalałby bezpiecznie podłączyć ją bezpośrednio do baterii lub zasilacza. Źródło zasilania może dostarczyć znacznie większy prąd, niż wytrzymuje dioda.
Rezystor działa jak ogranicznik prądu. Część napięcia odkłada się na nim, dzięki czemu przez LED płynie wartość możliwa do bezpiecznego ustalenia. Typowe diody zaczynają wyraźnie świecić już przy kilku miliamperach, natomiast ich popularny prąd roboczy wynosi około 20 mA. Dokładne parametry trzeba sprawdzić w nocie katalogowej konkretnego modelu.
Jak dobrać rezystor do diody LED?
Do obliczenia rezystancji użyj prawa Ohma w wersji uwzględniającej spadek napięcia na diodzie:
R = (Uzasilania – Udioda) / Idioda
Wzór oznacza:
- R – rezystancję w omach,
- Uzasilania – napięcie baterii lub zasilacza w woltach,
- Udioda – spadek napięcia na LED, nazywany też Vf,
- Idioda – zakładany prąd diody w amperach.
Spadek napięcia zależy między innymi od koloru i konstrukcji diody. Orientacyjne wartości dla popularnych elementów przedstawia tabela:
| Kolor diody | Typowy spadek napięcia (Vf) | Przykładowy zakres |
|---|---|---|
| Czerwona | około 2,0 V | około 1,8–2,2 V |
| Zielona | około 2,2 V | około 2,0–2,4 V |
| Biała lub niebieska | około 3,0–3,3 V | około 2,8–3,4 V |
Przykład: chcesz podłączyć czerwoną diodę o spadku około 2 V do źródła 5 V. Przyjmij prąd 0,02 A:
R = (5 V – 2 V) / 0,02 A = 150 Ω
W praktyce wybierz najbliższą standardową wartość, na przykład rezystor 150 Ω. Jeżeli zależy Ci na mniejszym prądzie i większym marginesie bezpieczeństwa, możesz zastosować 220 Ω. Dioda będzie świecić nieco słabiej, ale układ pobierze mniej prądu.
Warto sprawdzić także moc rezystora. Dla zwykłych układów z pojedynczą diodą zazwyczaj wystarcza element o mocy 0,25 W, lecz przy większym prądzie trzeba obliczyć moc według zależności P = U × I i dobrać zapas.
Jak podłączyć diodę LED krok po kroku?

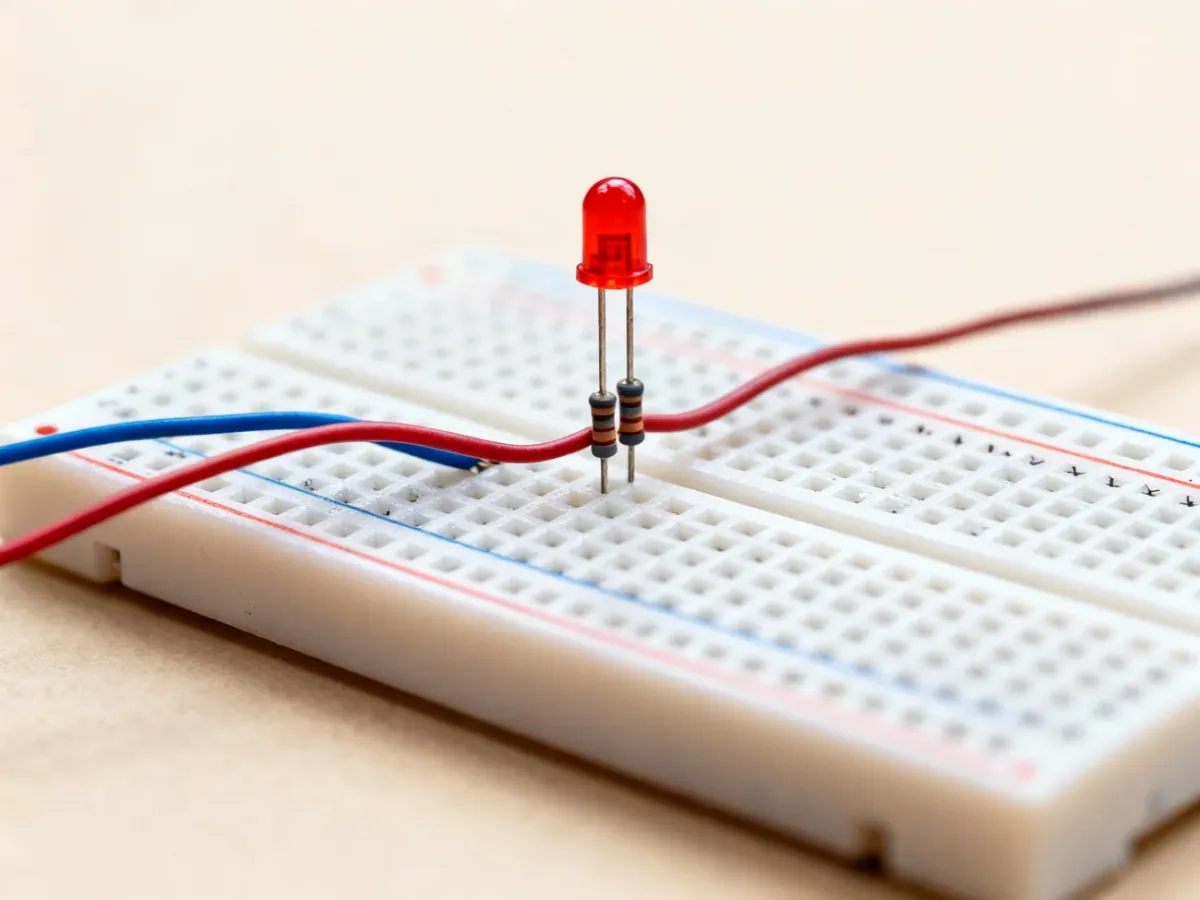

Przed rozpoczęciem pracy odłącz baterię lub zasilacz. Do prostego układu potrzebujesz pojedynczej diody LED, rezystora o obliczonej wartości, przewodów oraz źródła niskiego napięcia stałego.
- Rozpoznaj anodę i katodę diody. Dłuższa nóżka jest zwykle anodą, a krótsza katodą.
- Oblicz wartość rezystora na podstawie napięcia zasilania, spadku napięcia LED i wybranego prądu.
- Połącz dodatni biegun zasilania z jednym końcem rezystora.
- Połącz drugi koniec rezystora z anodą diody LED.
- Podłącz katodę do ujemnego bieguna zasilania, czyli masy.
- Sprawdź, czy nie ma zwarć ani luźnych przewodów, a następnie włącz zasilanie.
Schemat połączenia można zapisać skrótowo jako: plus zasilania → rezystor → anoda LED → katoda LED → minus zasilania. Rezystor może znajdować się także między katodą a minusem, ponieważ nadal będzie połączony szeregowo.
Na jakie błędy uważać?
Najczęstsze problemy wynikają z pominięcia rezystora, pomylenia biegunów albo użycia niewłaściwej wartości elementu:
- Brak rezystora może spowodować bardzo duży prąd i szybkie spalenie diody.
- Odwrotna polaryzacja zwykle sprawi, że LED nie zaświeci, a przy zbyt wysokim napięciu wstecznym może dojść do jej uszkodzenia.
- Zbyt mała rezystancja zwiększa prąd, powoduje przegrzewanie i skraca trwałość diody.
- Zbyt duża rezystancja ogranicza prąd tak mocno, że dioda świeci słabo albo pozostaje niewidoczna.
- Podłączenie do napięcia przemiennego lub sieciowego bez odpowiedniego układu zabezpieczającego może zniszczyć element i stworzyć zagrożenie porażeniem.
Najprostsza zasada brzmi: najpierw sprawdź biegunowość, potem oblicz rezystor, a dopiero na końcu podłącz zasilanie. Dla przykładowego układu 5 V z czerwoną diodą LED rezystor 150–220 Ω będzie typowym punktem wyjścia, ale parametry konkretnej diody zawsze mają pierwszeństwo.
