W diodzie LED typu THT dłuższa nóżka oznacza plus, czyli anodę, a krótsza – minus, czyli katodę. Przycięte nóżki nie zawsze pozwalają to rozpoznać, dlatego sprawdź także ścięcie obudowy. Przed podłączeniem do zasilania zastosuj rezystor szeregowy, ponieważ sama dioda może ulec uszkodzeniu.
Jak rozpoznać plus i minus diody LED?

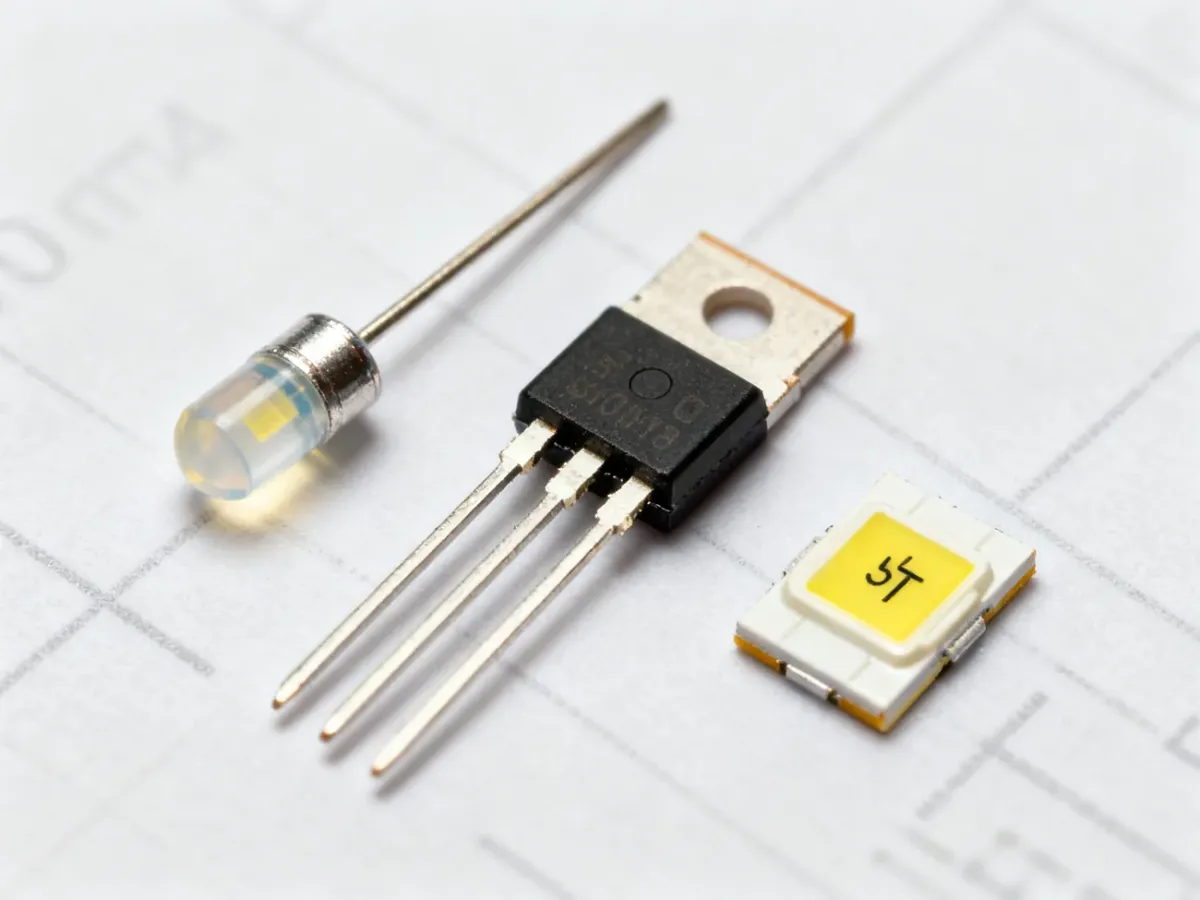

W diodzie przewlekanej THT anoda jest biegunem dodatnim, a katoda ujemnym. Najłatwiej rozpoznać je po długości wyprowadzeń, lecz pomocne są także elementy obudowy.
| Typ diody | Plus (anoda) | Minus (katoda) |
|---|---|---|
| THT | Dłuższa nóżka | Krótsza nóżka |
| THT z przyciętymi nóżkami | Strona przeciwna do ścięcia | Ścięcie na krawędzi obudowy |
| SMD | Strona przeciwna do oznaczenia producenta | Kreska, kropka, ścięcie lub symbol na obudowie |
W klasycznej obudowie THT większa wewnętrzna elektroda jest zwykle połączona z katodą. Nie trzeba jednak rozbierać elementu, aby ją znaleźć. Jeśli nóżki zostały skrócone, poszukaj płaskiego ścięcia na okrągłej obudowie. W większości popularnych diod wskazuje ono katodę, czyli minus.
W przypadku diod SMD oznaczenie zależy od konkretnego modelu. Katodę może wskazywać pasek, kropka, nacięcie albo inny znak nadrukowany na obudowie. Przy nietypowym elemencie najlepiej sprawdzić kartę katalogową, ponieważ sam wygląd obudowy nie jest uniwersalny dla wszystkich serii.
Jak sprawdzić polaryzację multimetrem?
Gdy oznaczenia są starte albo nóżki mają tę samą długość, użyj multimetru z funkcją testu diody. Postępuj w następującej kolejności:
- Ustaw multimetr na tryb testu diody, oznaczony zwykle symbolem diody.
- Przyłóż czerwoną sondę do jednej końcówki, a czarną do drugiej.
- Jeśli dioda nie reaguje, zamień sondy miejscami.
- Po uzyskaniu przewodzenia czerwona sonda wskazuje anodę, a czarna katodę.
Sprawna dioda LED może delikatnie zaświecić podczas pomiaru, choć nie każdy multimetr dostarcza napięcie wystarczające do wyraźnego świecenia. Prawidłowy wynik testu lub odczyt na wyświetlaczu potwierdza kierunek przewodzenia.
Dlaczego trzeba użyć rezystora?
Nie podłączaj zwykłej diody LED bezpośrednio do baterii ani zasilacza. Element nie ogranicza samodzielnie prądu, więc jego wartość może szybko wzrosnąć do poziomu powodującego przegrzanie i trwałe uszkodzenie.
Rezystor włącza się szeregowo z diodą. Jego wartość można oszacować z prawa Ohma według wzoru: R = (Uz − Vf) / I, gdzie Uz oznacza napięcie zasilania, Vf napięcie przewodzenia diody, a I planowany prąd. Typowe diody LED mają napięcie przewodzenia około 2,0–3,3 V, lecz dokładną wartość należy sprawdzić w dokumentacji konkretnego modelu. Rezystor ogranicza prąd i chroni diodę przed spaleniem.
